輥筒輸送機的內置式阻尼輥筒內有一套齒輪行星傳動機構，輥筒內壁右端有一內齒具結，與三個行星輪嚙合，輥筒旋轉時，內齒輪通過行星輪帶動中輪旋轉，中心輪的左側裝有兩個制動塊，制動塊的一端通過銷軸鉸支在中心輪上，制動塊可以圍繞銷軸擺動；另一端則通過彈簧與中心輪相聯，彈簧的拉力使得制動塊平時保持收縮狀態。當輸送物料的滑行速度增大時，制動輥的轉速也增大，通過行星機構的增速作用，中心輪的轉速也增大，直至產生的離心力足以使兩制動塊克服彈簧拉力繞銷軸由外擺動，與制動輥的內壁接觸擠緊，產生制動作用，從而使得輸送物的速度逐漸減少。當速度減至設定值時，制動塊也在彈簧力的作用下復位，失去制動作用。
在設計過程曾考慮過采用外置式阻尼輥筒，但這種外置式阻尼輥筒置在公司中用的不少，而且有一定的缺陷，外置的穩定性是它的一個最不穩定的因素。所以綜上原因，采用內置式阻尼輥筒。內置式阻尼輥筒實用性和簡易性相對提高了不少。更加適用于大多數的重力輥道輸送機的阻尼裝置。
內置式阻尼輥筒的要核心部件是行星輪系，根據重力輥筒輸送機中的傳動輥的長短，需要多少規格的阻尼輥筒可以設計生產，所以內置式的阻尼輥筒實用性很高?？傮w配置就是合理安排各部件位置和聯接關系，確定動力的傳動路線，與傳動輥的聯接關系，使得整個阻尼裝置的工藝路線流暢合理，并且便于使用調整和維修。
阻尼輥筒的整體設計：

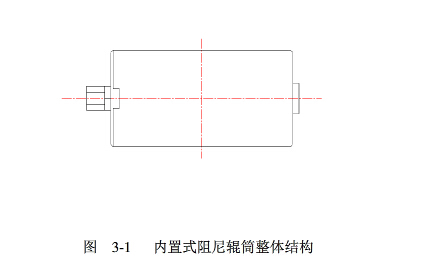

內置式阻尼輥筒作業一種簡易和實用的新型阻尼裝置，其通用性大。下面是其整體設計；如圖3。
在左側安裝一個探頭，用于安裝在重力輥道上。整體結構如圖，整體結構用于安裝于傳動輥中，來控制傳動輥的速度。至于行星輪系。至于行星輪系，制動塊等裝置安裝在這個整體的結構當中。因?yàn)樵搩?nèi)置式阻尼輥筒的操作比較簡單，為了使得機械安裝方便，這里將阻尼輥筒與重力輥道連為一體。http://www.qdkaibo.com/輥筒輸送機技術整理發布。
