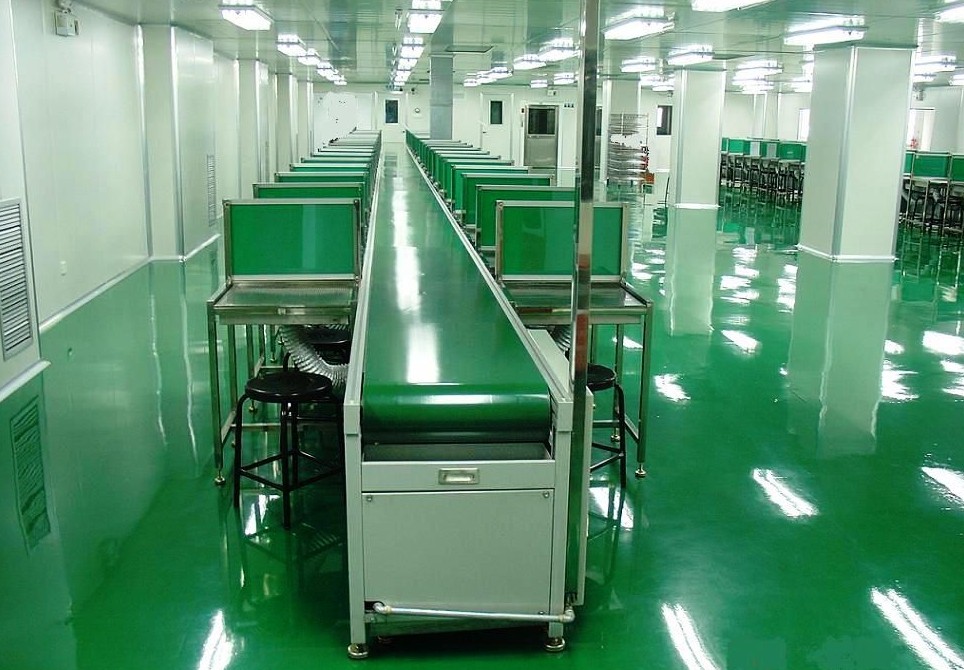

當工作中的物料輸送機觸碰到開關的控制鈕時，行程開關內部的觸頭就會進行轉換，從而改變物料輸送機的運動方向；當輸送機對控制鈕的觸碰作用消失后，開關內部的觸頭就會自動復位。物料輸送機的運動部件上通常裝有一固定的觸塊，以便于行程開關接收機械所發出的信號。觸塊要么與控制鈕直接接觸，要么經由開關上的直動式或擺動式傳動桿將力傳送給控制鈕。物料輸送機擺動式傳動桿裝設了滾輪，在與觸塊接觸時，傳動桿擺動，利用與傳動桿聯結的凸輪觸壓控制鈕。若行程開關的直動式傳動桿或單滾輪的傳動桿的外力消失，傳動桿就會與觸塊脫離，開關自動恢復到原位。物料輸送機采用具有雙滾輪的傳動桿行程開關，當外力去除后，開關自身無法復位，必須待觸塊作返回運動再次與滾輪接觸時，借助于外力的作用復位。物料輸送機部分行程開關的頭部不僅能任意安裝在互成90°角的四個方向上，而且控制鈕的位置也可以調整，以滿足不同的需要和單、雙向動作的要求。
物料輸送機在電機的帶動下，曲柄、絲杠、齒輪齒條帶動連桿作用，使搖桿在一定擺角內轉動，在兩各極點位置使往復桿分別到達最高位和最低位，其間的高度差就是所要求的往復桿的升降高度。物料輸送機為實現往復桿的同步升降，其升降采用平行四邊形機構，通過同一個連桿來帶動搖桿的旋轉，達到往復桿同步舉升的目的。但由于曲柄搖桿機構結構簡單，可靠性好，制造容易，成本低，因而其應用較為廣泛。
實際生產過程中，物料輸送機的行程開關在預定的位置安裝，當機械運動部件上的模塊觸碰行程開關時，行程開關發生觸電動作而切換電路。所以，物料輸送機行程開關的工作原理與按鈕類似，是根據運動部件的行程位置實現電路的切換。
為保證物料輸送機能穩定的運行，必須對電動往復桿的梭機構進行導向，以確保梭機構能在往復桿上平穩運行。目前，一般采用直線導軌和聚氨酯導向輪進行導向。
物料輸送機直線導軌也叫滑軌、線性滑軌、線性導軌，在直線往復運動場合廣泛應用，其額定負載比直線軸承還高，同時還能夠承受一定的扭矩，可用于有高精度直線運動要求的高負載的情況下。直線導軌也可以說是一種滾動導引，使用鋼珠在滑塊與導軌之間進行無限滾動循環運動，來達到負載平臺沿著導軌實現高精度直線運動的目的，且摩擦系數只有傳統滑動導引的五十分之一，所以高精度的定位能輕易地達到。物料輸送機的直線導軌能同時承受上下左右所有方向的負荷是因?yàn)榛瑝K與導軌之間沒有單元設計，而回流系統和精簡化的結構設計使線性導軌的運動更平順且噪音低。http://www.qdkaibo.com/物料輸送機技術整理發布。
